建筑機(jī)械用nm360耐磨襯板

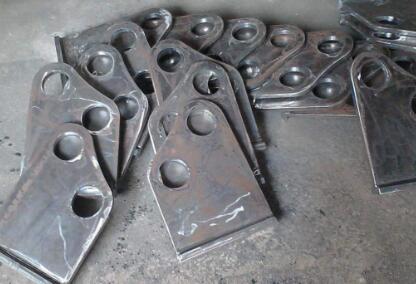

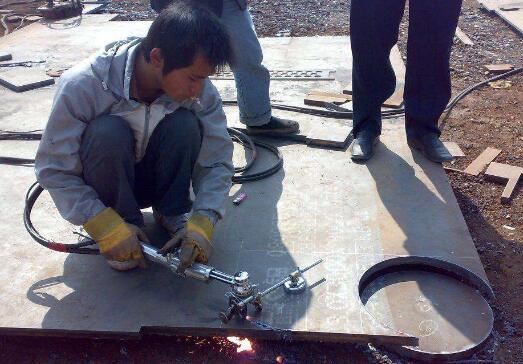

　　高硬度耐磨板的火焰切割方法與普通低碳和低合金鋼的切割一樣簡(jiǎn)單，在切割耐磨板厚板時(shí)，需要注意!!!隨著鋼板厚度和硬度的增加，切割邊部出現(xiàn)裂紋傾向加大。為防止鋼板切割裂紋的產(chǎn)生，切割時(shí)應(yīng)遵循以下建議：

　　切割裂紋：鋼板切割裂紋類似于焊接時(shí)產(chǎn)生氫致裂紋，如果鋼板切邊產(chǎn)生裂紋，將會(huì)在切厚48小時(shí)至幾周內(nèi)才出現(xiàn)。因此，切割裂紋屬于延遲性裂紋，鋼板厚度和硬度越大，出現(xiàn)切割裂紋就越大。

　　預(yù)熱切割：預(yù)防鋼板切割裂紋最有效的方法，就是在切割前進(jìn)行預(yù)熱。在進(jìn)行火焰切割前，鋼板通常都要預(yù)熱，其預(yù)熱溫度高低主要取決于鋼板質(zhì)量等級(jí)和板厚，見(jiàn)表2.預(yù)熱方法可采用火焰燒槍、電子加熱墊進(jìn)行的，也可以使用加熱爐加熱。為確定鋼板預(yù)熱效果，應(yīng)在加熱點(diǎn)被面測(cè)試所需溫度。

　　注意：預(yù)熱特別注意，要使正個(gè)鋼板界面均勻受熱，以免接觸熱源的區(qū)域出現(xiàn)局部過(guò)熱現(xiàn)象。

　　低速切割：避免切割裂紋的另一種方法就是降低切割速度。如果無(wú)法進(jìn)行整版預(yù)熱，則可以使用局部預(yù)熱法代替。使用低速切割方法防止切割裂紋，其可靠性不如預(yù)熱。我們建議切割前先對(duì)切割帶用火焰槍空泡幾趟進(jìn)行預(yù)熱，預(yù)熱溫度達(dá)到100°C左右為宜。其最大切割速度取決于鋼板等級(jí)和厚度。

　　特別說(shuō)明：將預(yù)熱和低速兩種火焰切割方法結(jié)合使用，可以進(jìn)一步降低切割裂紋的出現(xiàn)幾率。

　　切割后緩冷要求：無(wú)論對(duì)切割不見(jiàn)是否預(yù)熱，鋼板切割后的緩冷都會(huì)有效降低切割裂紋的風(fēng)險(xiǎn)。如果切割后將其帶有溫?zé)岬牟灰?jiàn)進(jìn)行堆放，使用隔熱毯將其覆蓋，也可以實(shí)現(xiàn)緩冷，緩冷要求冷卻到室溫。

　　切割后加熱要求：對(duì)于耐磨板的切割，切割后立即采取加熱(低溫回火)，也是預(yù)防切割裂紋的有效方法和措施。鋼板切厚通過(guò)低溫回火處理，可以有效消除切割參與應(yīng)力(低溫回火工藝;保濕時(shí)間安5min/mm)對(duì)于切割后加熱的方法，也采用燃燒槍、電子加熱毯和節(jié)哀熱爐的加熱方式進(jìn)行切割后的加熱。

　　很感謝您對(duì)我公司的信任與大力支持，最后期待將來(lái)我們的再次合作愉快!祝您工作順利，生活愉快!生意興隆!
